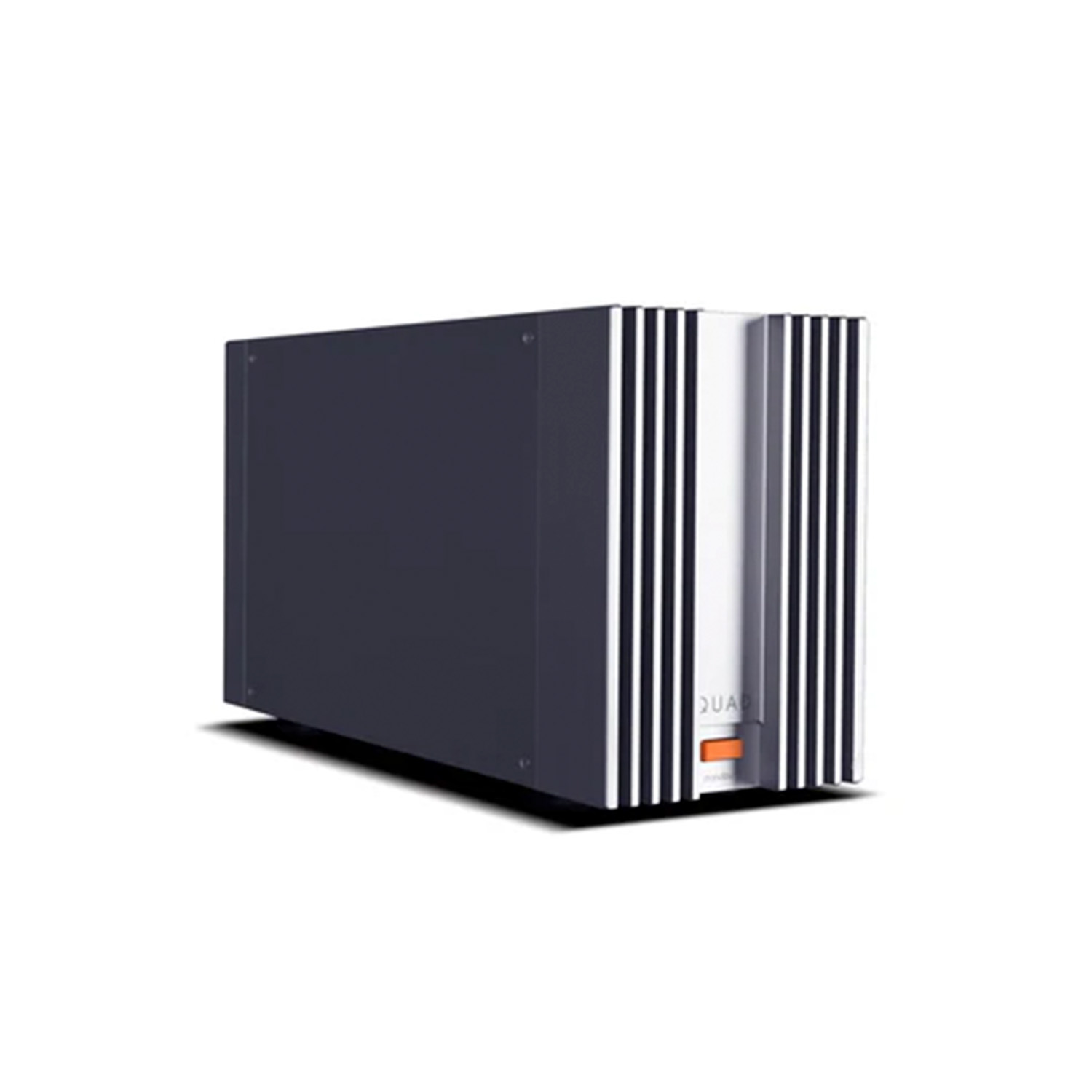

AMPLIFICADOR DE PODER STEREO QUAD 303
- Potencia de salida de 50W a 8 ohmios y 70W a 4 ohmios.
- Entrega de corriente máxima de 10A para cargas difíciles.
- Conectividad con entradas RCA no balanceadas y XLR balanceadas.
- Soporte para modo puenteado con 140W a 8 ohmios o 170W a 4 ohmios.
- Compatible con parlantes electrostáticos de QUAD.
- Circuito de salida simétrico para baja distorsión y alta fiabilidad.
AMPLIFICADOR DE PODER STEREO QUAD 303
QUAD 303

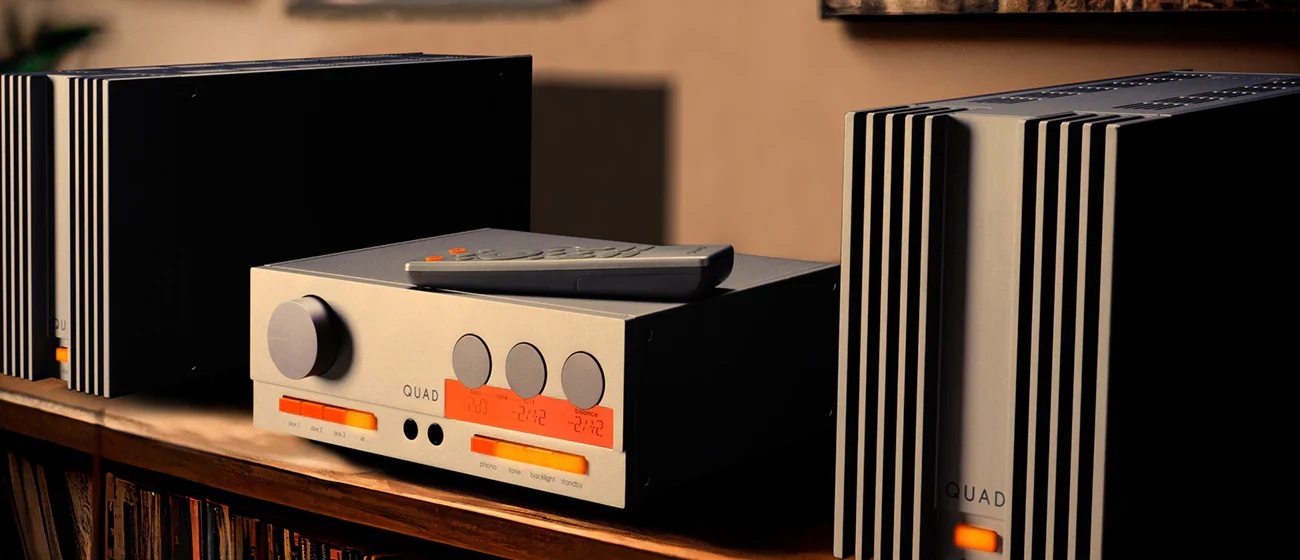

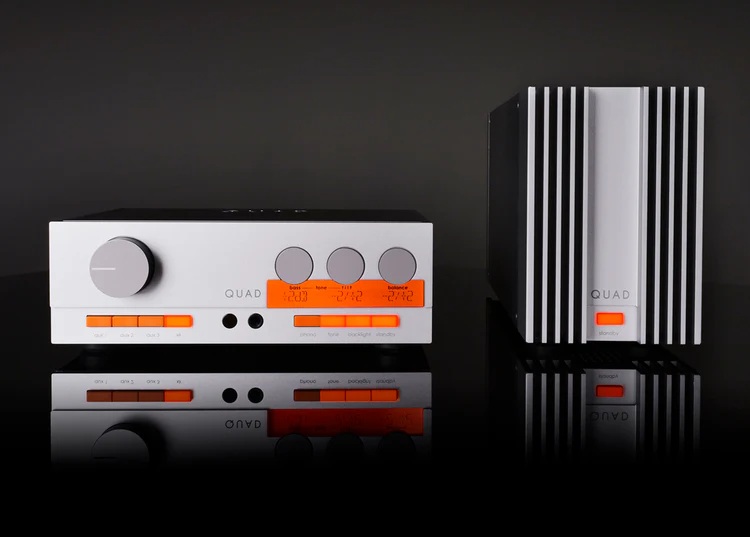

Muy pocos componentes de Hi-Fi son tan instantáneamente reconocibles como el QUAD 33 y 303, ¡y por eso no pedimos disculpas!
Aún siendo uno de los modelos más populares en la historia de una de las marcas de Hi-Fi más emblemáticas del mundo, el QUAD 33 y 303 son puntos de referencia en casi todos los aspectos de equipos de audio deseables: rendimiento, confiabilidad, diseño industrial, valor y romance musical.
Al revisar los componentes QUAD 33 y 303, QUAD demuestra su autenticidad, linaje y excelencia como un gigante del mundo del hi-fi británico, tanto en el pasado como en el presente.
Al enumerar los nombres involucrados en el desarrollo de esta impresionante iteración de un ícono, encontrarás una suma cercana a los 200 años de experiencia en ingeniería y más de 100 años de diseño y servicio exclusivos de QUAD.
Un equipo de ensueño compuesto por Rob Flain y Paul McConville (los ingenieros de servicio QUAD más experimentados del mundo), Jan Ertner (30 años de experiencia en diseño QUAD), Peter Comeau (el director acústico detrás de algunos de los parlantes más exitosos de QUAD) y David McNeill (el diseñador industrial responsable de dos décadas de innovaciones en QUAD) formaron parte de este trabajo apasionado, sin comprometer la exigencia de un producto que pudiera llevar el nombre de 33 y 303.
El amplificador de potencia QUAD 303 fue diseñado para un uso doméstico normal con parlantes de eficiencia moderada, pero también fue utilizado por estudios de grabación y transmisión a nivel mundial, quienes aprecian su excelente rendimiento y confiabilidad. La filosofía no ha cambiado.
Función
El excepcional rendimiento del QUAD 303 aún se celebra hasta el día de hoy, y se debe en gran parte al circuito de salida único desarrollado por QUAD.
Al reeditar el concepto del amplificador de potencia QUAD 303, exactamente como el preamplificador 33 correspondiente, el incomparablemente experimentado equipo de servicio de QUAD se unió al igualmente hábil equipo de ingeniería para revivir el diseño, el romance y el rendimiento en una iteración completamente moderna de una leyenda del hi-fi.
Al igual que con el nuevo QUAD 33, cada aspecto del diseño y rendimiento ha sido analizado y rediseñado mucho más allá de simplemente modernizar componentes y actualizar especificaciones.
El amplificador de potencia QUAD 303 fue diseñado para un uso doméstico normal con parlantes de eficiencia moderada, pero también fue utilizado por estudios de grabación y transmisión a nivel mundial, quienes apreciaron su excelente rendimiento y confiabilidad.

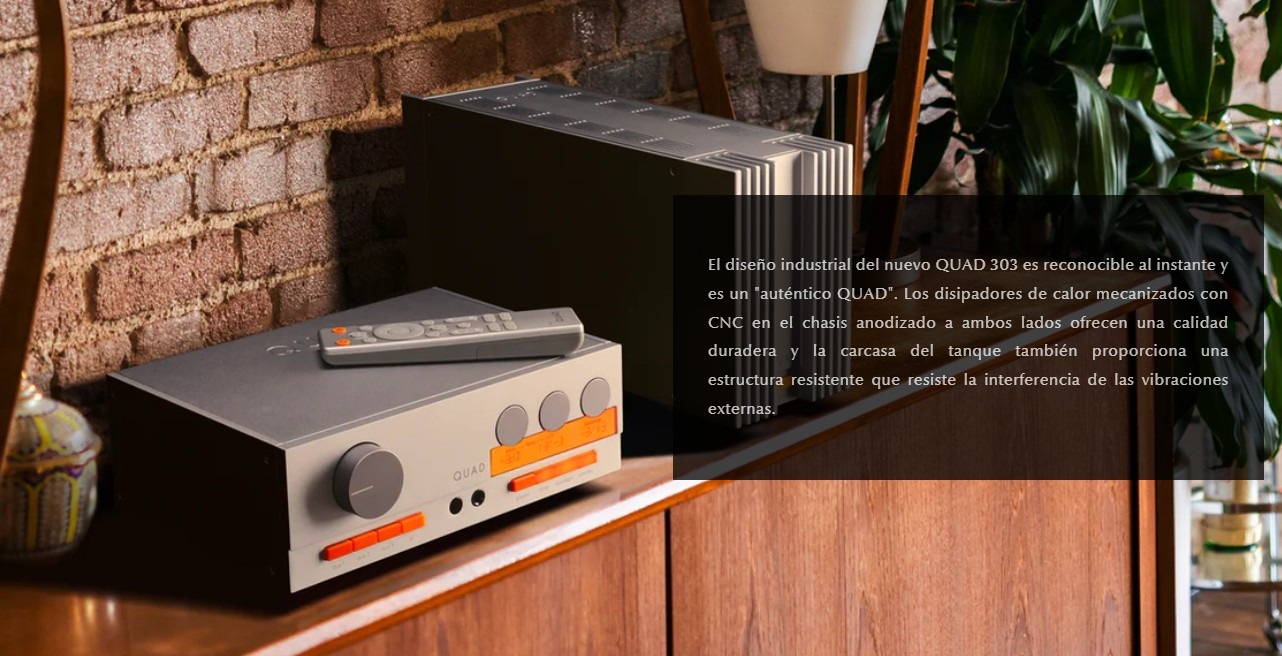

La filosofía no ha cambiado. El 33 original y su compañero 303 recibieron el "Council of Industrial Design Award" en 1969. Incluso hoy, el diseño original es celebrado y confirmado por su presencia en el Museo de Arte Moderno de Nueva York. El nuevo 33 y 303 han sido diseñados industrialmente para superar esos estándares originales, con una apariencia y funcionalidad verdaderamente modernas.
Circuitería

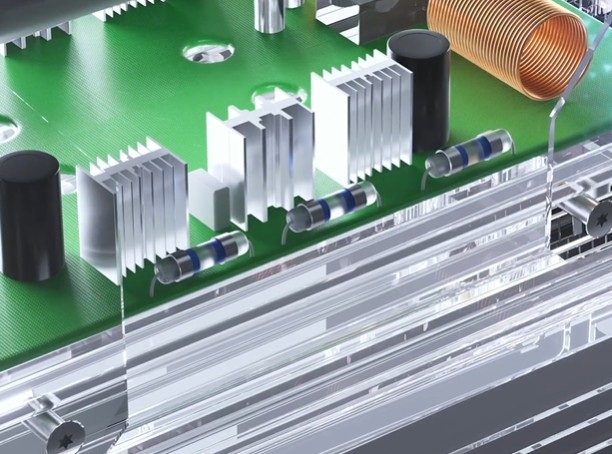

Sin embargo, al igual que el original, el nuevo QUAD 303 mantiene su fidelidad al original empleando los famosos "triples simétricos" de QUAD. Utilizados para proporcionar una etapa de salida completamente simétrica, lo que reduce enormemente la distorsión y hace que la corriente en reposo sea independiente de la temperatura del transistor de salida.
Este desarrollo permite a los diseñadores reducir la distorsión a niveles extremadamente bajos sin sacrificar estabilidad y mantener esta excelencia bajo todas las condiciones dinámicas.
Para poner esto en perspectiva, la distorsión teóricamente más baja presente en el material fuente será aún cientos de veces mayor que la del QUAD 303.
Un nivel de este tipo es, por supuesto, completamente inaudible sin importar cuán refinada sea la prueba.
El uso de "triples" permite un control simple y efectivo de la corriente de salida y, dado que el voltaje también está controlado, los transistores de salida están completamente protegidos y siempre deben operar dentro de sus especificaciones, con las evidentes ventajas de una fiabilidad enormemente mejorada bajo todas las condiciones, sin la necesidad de circuitos elaborados y costosos.
Debido a la falta de transistores complementarios (transistores de potencia NPN y PNP) en tiempos anteriores, el QUAD 303 original utilizaba una etapa de salida cuasi-complementaria.
La nueva versión del QUAD 303 ahora utiliza una etapa de salida completamente complementaria, lo que proporciona mejor linealidad, un sesgo estático más estable y mayor estabilidad bajo condiciones de alto voltaje y gran corriente. Al usar transistores de potencia de alta calidad, el 303 ofrece una excelente linealidad de ganancia para una reproducción precisa de la señal de entrada con mayor rango dinámico.
Siempre respetado por su salida de potencia conservadora pero consistente, el clásico QUAD 303 fue oficialmente calificado en 45W a 8 ohmios.
Una salida modesta pero honesta, la venerabilidad del 303 radica en la finura de su rendimiento, no solo en la potencia bruta. El nuevo modelo es completamente igual

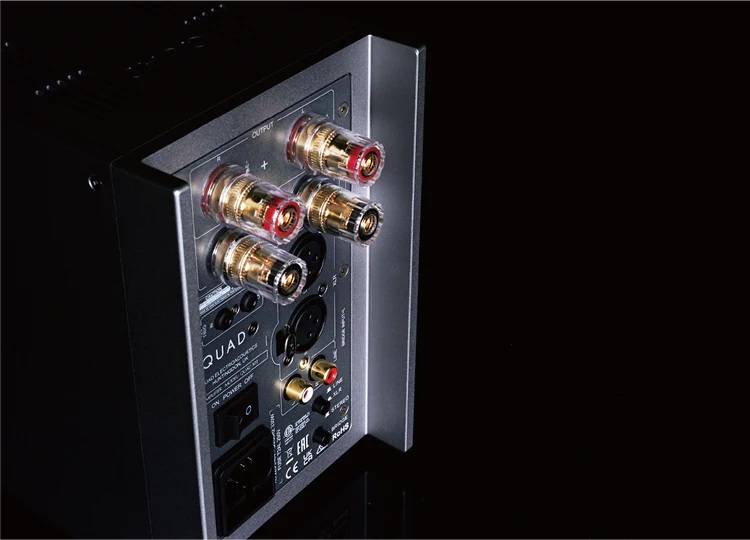

Sin embargo, con algunos ajustes y mejoras, el 303 está cargado con un poco de poder extra: ofrece 50W @ 8 ohm (70W @ 4 ohm) con una entrega máxima de corriente de 10A en cargas difíciles. El 303 original era conocido por tener problemas con cargas de menor impedancia, pero el nuevo 303 no tiene tales problemas. Perfectamente adecuado a los requerimientos más exigentes del audiófilo moderno, asegura que cualquier parlante, incluso los diseños electrostáticos de QUAD, puedan ser impulsados con facilidad. Las opciones de conectividad incluyen entradas RCA de un solo extremo y XLR balanceadas, una entrada de disparo de 12V y terminales de altavoces de alta calidad. Simple, sólido y completamente auténtico, por dentro y por fuera. La salida de potencia para el 'modo puenteado' (para su uso como amplificador de potencia mono-bloque) alcanza 140W @ 8 ohm o 170W @ 4 ohm (puente mono).
Especificaciones
General | ||
Modelo | | QUAD 303 |
Descripción general | | Amplificador de potencia |
Filosofía de diseño y tecnología central | | Amplificador de potencia de clase AB |
QUAD 303 Etapa de salida triple | ||

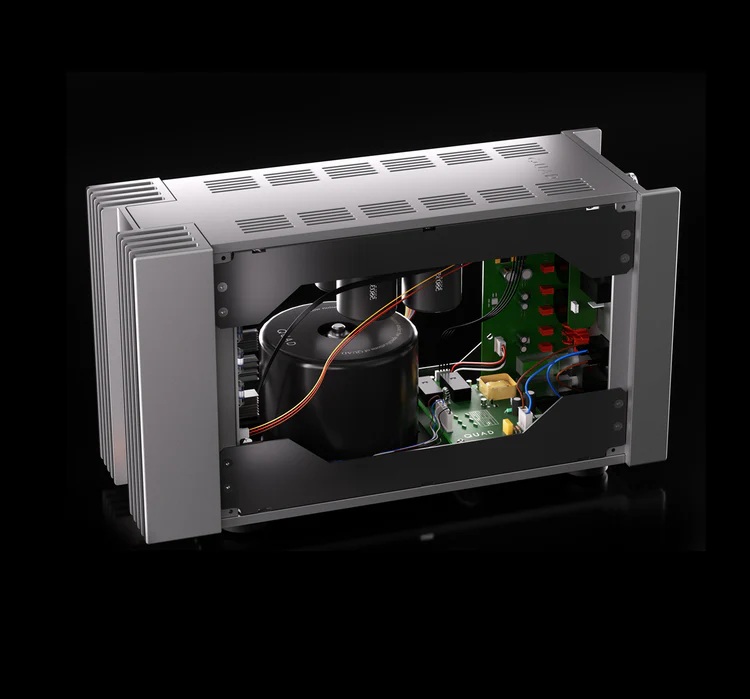

Transformador toroidal personalizado de 200 VA | ||
| Selección de modo estéreo/puente | |
Entradas | | 1 x línea, 1 x XLR |
Salidas | | 1 disparador de 12 V, |
| 1 altavoz estéreo, 1 disparador de 12 V (enlace) | |
Sección del amplificador de potencia | ||
Ganancia | | +29dB |
Potencia de salida nominal | | Estéreo: 2 x 50 W (8 ohm, THD<1 %) |
Estéreo: 2 x 70 W (4 ohm , THD<1 %) | ||
Puente: 140 W (8 ohm, THD<1 %) | ||
| Puente: 170 W (4 ohm, THD<1 %) | |
Respuesta de frecuencia | | 20 Hz - 20 kHz (+/- 0,3 dB) |
Distorsión armónica total (THD) | | <0,002 % (1 kHz) |
Impedancia de entrada | | 15k ohm (línea) |
| 22k ohm (XLR) | |
Sensibilidad de entrada | | 700 mV rms (línea) |
| 1,5 V rms (XLR) | |
Relación señal-ruido (S/N) | | > 108dB (ponderado A) |
Corriente de salida máxima | | 10A |
Consumo, Dimensiones, Acabado | ||
Consumo de energía en modo de espera | | <0,5 W |
Peso neto | | 8,4 kilos |
Peso bruto | | 9,5 kilos |
Dimensiones (mm) (An x Al x Pr) | | 120 x 176 x 325 |
Tamaño de la caja (mm) (An. x Al. x Pr.) | | 226 x 312 x 462 |
Acabado | | QUAD clásico gris |
Requisitos de energía (según la región) | | 220-240 V - 50/60 Hz |
| 100-120 V - 50/60 Hz | |
Accesorios estándar | | Cable de alimentación, control remoto, manual del usuario |
